近日
水利部召开部务会议
部长李国英要求
要深入排查水库大坝、溢洪道、放空设施、
堤防险工险段、穿堤建构筑物、蓄滞洪区等
关键部位和白蚁等害堤动物风险隐患
加强河道行洪空间管控
提前发现并处置风险隐患
关键部位的隐患排查
关乎防洪安全
更是关系到沿岸群众生命、财产安全
那么，关键部位该如何巡查？
今天这期内容
让我们从溢洪道说起
什么是溢洪道？
溢洪道是水库等水利建筑物的防洪设备
当水库水位超过安全限度时
水就从溢洪道向下游流出
防止水坝被毁坏
溢洪道有哪些？
按泄洪标准和运用情况
可分为正常溢洪道和非常溢洪道
正常溢洪道用以宣泄设计洪水
非常溢洪道用于宣泄非常洪水
按其所在位置
可分为河床式溢洪道和岸边溢洪道
河床式溢洪道与大坝相结合
布置在河床中间
如重力坝、拱坝的溢洪道
经由坝身溢洪

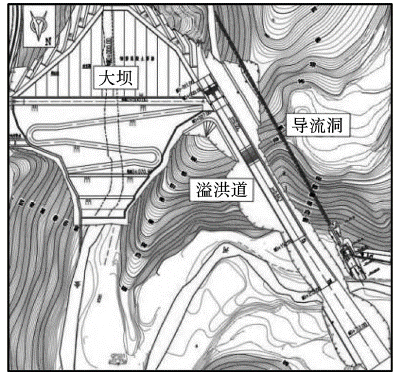

岸边溢洪道在坝肩或岸边
在施工和运行中与大坝均无干扰
如土石坝的溢洪道

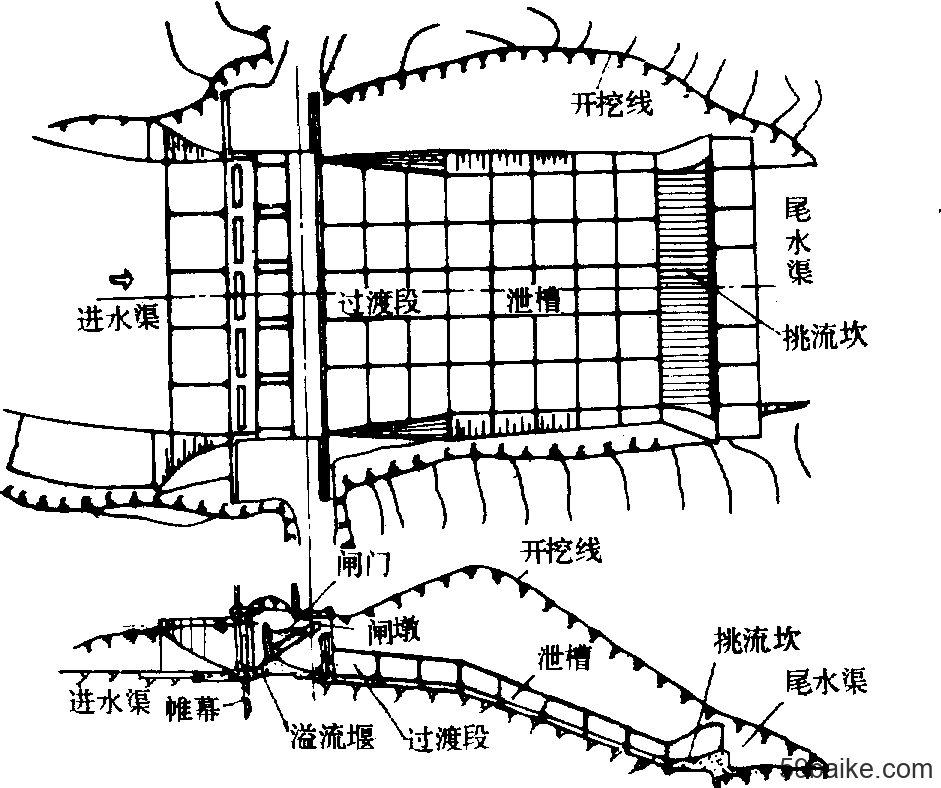

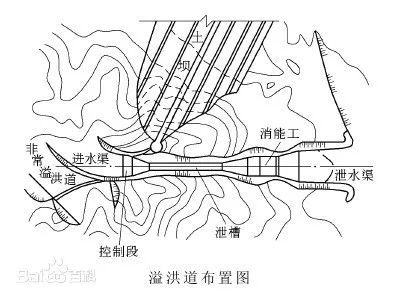

岸边溢洪道
由进水渠、控制段、泄槽、消能工
和泄水渠组成
按结构形式又可分为以下几种形式
正槽溢洪道
敞开式正面进流
泄槽与溢流堰轴线正交
过堰水流与泄槽方向一致
因其结构简单、过流量大、
泄流能力强被广泛采用

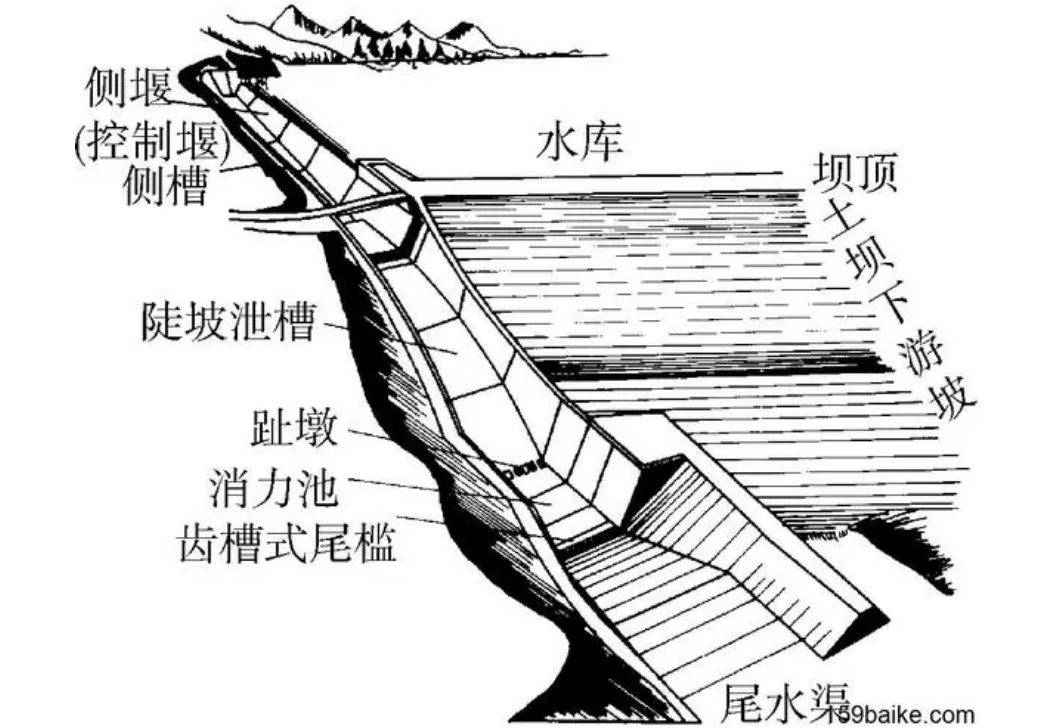

侧槽溢洪道
溢流堰大致沿等高线布置
水流从溢流堰泄入
与堰轴线大致平行的侧槽后
流向作近90度转弯
再经泄槽流向下游
当水库两岸地形陡峻
布置正槽溢洪道工程量过大时
常采用侧槽溢洪道

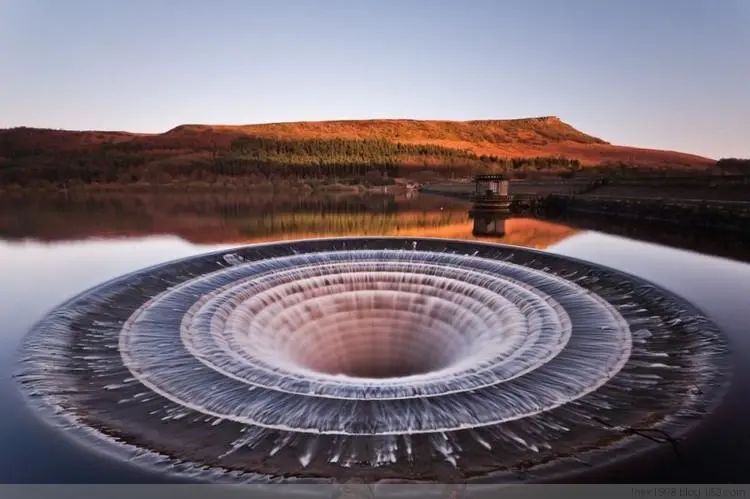

井式溢洪道
泄洪时水流从四周经环形堰
汇入开凿的喇叭口竖井中
再经出水隧洞泄往下游的河岸溢洪道
井式泄洪道一旦水流不稳定
带进了大量的空气
激起的漩涡容易造成空蚀
对溢洪道建筑本身会造成损害
我国很少修建此种模式

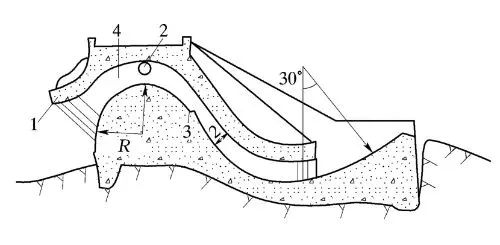

虹吸溢洪道
是利用虹吸作用泄水
水流出虹吸管后
经泄槽流向下游
溢洪道冲刷破坏的判断方式
溢洪道冲刷破坏是指
溢洪道在高速水流、夹砂水流
或硬物撞击等因素的作用下
出现的结构损坏或变形
根据不同的冲刷部位和程度
有以下几种类型
进水渠冲刷
指进水渠的入口、转弯处或底部
被冲刷，导致渗漏、裂缝或塌陷等现象
控制段冲刷
指控制段的堰顶、闸门或侧壁被冲刷
导致堰体不稳定、闸门失效或侧壁倒塌等现象
泄水段冲刷
指泄水段的泄槽或隧洞被冲刷
导致衬砌破损、泄槽变形或隧洞塌方等现象
消能段冲刷
指消能段的消能池、跳板或尾水河道被冲刷
导致消能效果降低、跳板断裂或河道淤积等现象
